製造工程紹介
カウンターウェイトの製造方法
-
製缶カウンターウェイト
製缶カウンターウェイトは鋳造カウンターウェイトに比べて、より重量が重く、
大型建機に搭載する際に適した製造方法です。製造フロー
-
缶組·溶接

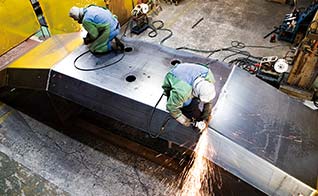

鉄板などの素材を加工し溶接することで、まず立体的な構造物を作ります。ここで量産品には治具を用いてバラつきを防ぎ、ロボットで溶接したのち、最終的に人の手で調節しながら溶接します。
-
詰め

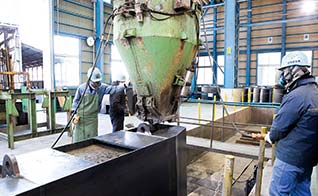

製品を養生し、内部に重量コンクリートを流し込みます。その際に振動台車に載せて行うことで効率的に流し込むことができます。
-
仕上げ
下処理としてキズ・異物・油脂分除去などを行い、表面を整え、塗装を行い完成となります。
-
納品
自社のトレーラーを用いて、お客様のもとへ納品します。
-
-
鋳造カウンターウェイト ※中国で製造したものを引き取り、日本で検品・塗装を行っています。
鋳造カウンターウェイトは製缶カウンターウェイトに比べて、
より細かく、精密さを求められる製造方法です。製造フロー
-
造形
鉄を流し込むために木型と金枠を合わせて砂枠を製作します。
-
溶解·注湯

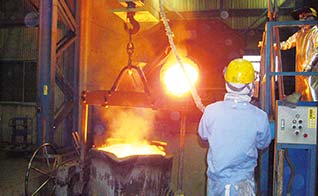

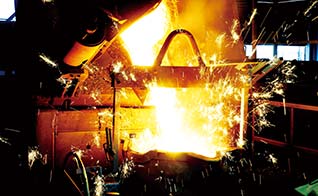

電気炉で鉄を1,500℃まで加熱し成分調整後に型にゆっくりと流し込みます。
-
仕上げ
バリを取るためにショットブラストやグラインダーを使用し、表面の汚れを落としたのちに、パテできれいにならします。その後、さび止め塗装を行い完成となります。
-
納品
自社のトレーラーを用いて、お客様のもとへ納品します。
-
設備紹介
野田センター
検査・研究設備
-
製缶ウェイト設備
コンクリート充填プラント 充填プラント(ロードセル計量方式)混練能力 1.5㎥
4,000kg/バッチ、計量能力 15,000kg/10kg一式 大型充填設備 一式 溶接ロボット 型式 TA-1600GⅡ(垂直多関節) 1基 天井クレーン 30t/5t 1基 天井クレーン 30t/10t 型式 30HD/10HD-T555 1基 天井クレーン 15t 3基 天井クレーン 10t 1基 天井クレーン 7.5t 1基 天井クレーン 1t 1基 フォークリフト 5t 1基 フォークリフト 2.5t 1基 ショベルローダー SD25-6 型式 SD-25-6 1基 ZX225USR-3 (クラムシェルバケット)型式 ZX225USR-3 1基 ヤンマー バックホー 1基 -
鋳造ウェイト設備
塗装ライン ハンガー式10ton×12set
余熱炉・下塗りブース・上塗りブース・乾燥炉一式 天井クレーン 20t 1基 天井クレーン 10t 3基 天井クレーン 7.5t 1基 天井クレーン 5t 3基 天井クレーン 2.8t 2基 天井クレーン 2t 2基 フォークリフト 15t 1基 フォークリフト 5t 2基 フォークリフト 4t 1基 フォークリフト 2t 1基 ショベルローダーLD9 1基 -
検査・研究設備
3D-CAD (I-deas Ver.12) Inventor・Solidworks・Rhinoceros 一式 FARO ポータブルデジタル3次元測定器 12フィート タイタニウムアーム(6軸) 1基 HandySCAN 700 SYS-H3D-H700 1基 万能試験器 AG-300KNXplus 1基 ブリネル硬度計 B03 1基 Olympus倒立金属顕微鏡1基 GX51 1基 発光分光分析器 PDA-7020 1基 研磨機(顕微鏡用) IM-P2 1基 手動精密切断機(湿式) SKY3-03 1基 ベルダ(発光用) FS-3NS 1基 試料込み機 GI-10 1基 ホットドライヤー HDO633 1基
岩井センター
運送部門
-
製缶ウェイト設備
NCプラズマ切断機 ECONOGRAPH-2500DD 2基 NCプラズマ切断機 INTEGRAPH-Ⅱ 1基 プラズマ切断ロボット 2基 ベンディングロール 1基 油圧プレスブレーキ300t 型式 PHS300×400 1基 油圧式プレスブレーキ225t 1基 C型油圧プレス120t 1基 溶接ロボット 型式 TA-1800GⅡ(垂直多関節) 7基 プレス鋼板脱脂槽 1基 脱脂排水処理設備 一式 Ar-CO2 混合ガス製造装置 1基 液体酸素タンク20t 1基 スラットコンベア 1基 コンクリート充填プラント 一式 天井クレーン 10t 6基 天井クレーン 5t 3基 天井クレーン 2.8t 3基 天井クレーン 2t 10基 天井クレーン 1t 9基 フォークリフト 4t 1基 フォークリフト 3t 4基 フォークリフト 1.5t 1基 ホイールショベル コマツWA30-5E 1基 -
運送部門
トレーラー 32t 1台 トレーラー 27t 3台 トレーラー 20t 1台 トラック 13.5t 1台 ウィング車 13.7t 1台
岩井第二センター
-
製缶ウェイト設備
天井クレーン 10t 1基 天井クレーン 5t 2基 -
鋳造ウェイト設備
天井クレーン 5t 2基 フォークリフト 4t 1基 フォークリフト 3t 1基
